  大功率電機是把電能轉換成機械能的機電設備。電網輸入的電能經大功率電機內部氣隙磁場實現機電能量轉換，由電機軸伸輸出機械功率驅動各類設備運轉。通俗點講，電機內氣隙是電能轉換為機械能的無形媒介，軸伸則是電機與機械傳動系統的有形聯結。今天我們就一起來談談大功率電機與機械傳動系統聯結型式，各類聯結究竟有哪些特點，為什么必須選擇這種聯結方式。

  大功率電機與機械傳動系統聯結方式理論上可以分為可拆卸和不可拆卸兩大類，但幾乎所有應用系統中電機作為通用性獨立模塊存在，必須具有互換性，因此只有可拆卸聯結結構型式。恰恰因可拆卸、互換性這一基本特征，大功率電機軸伸才只有圓柱軸伸、圓錐軸伸、花鍵軸伸三種，實際輸出聯結形式分為圓柱軸伸平鍵聯結、圓錐軸伸平鍵聯結、圓柱軸伸切向鍵聯結和花鍵聯結，其中花鍵聯結時根據負荷和精度要求設計為矩形花鍵軸伸和漸開線花鍵軸伸。

一、大功率電機常用軸伸型式

  大功率電機的圓柱軸伸平鍵聯結

  大功率電機的圓柱軸伸平鍵聯結最為常見，沒有特殊要求或缺省默認情況均為平鍵聯結圓柱軸伸。這種軸伸不需要過高的加工設備和操作技能，粗糙度、尺寸精度和對中精度容易保證，可滿足絕大多數應用場合結構強度、配合精度要求。

  大功率電機的圓錐軸伸平鍵聯結

  大功率電機的圓錐軸伸平鍵聯結多用于要求頻繁正反轉、耐振、耐沖擊、重載起動等場合，一般軸伸錐度1：10、軸端帶鎖緊裝置。普通機加設備和最基本的操作技能均能勝任錐軸伸加工，應用規模僅次于圓柱軸伸，共同作為標準軸伸聯結輸出型式。

  大功率電機的圓柱軸伸切向鍵聯結

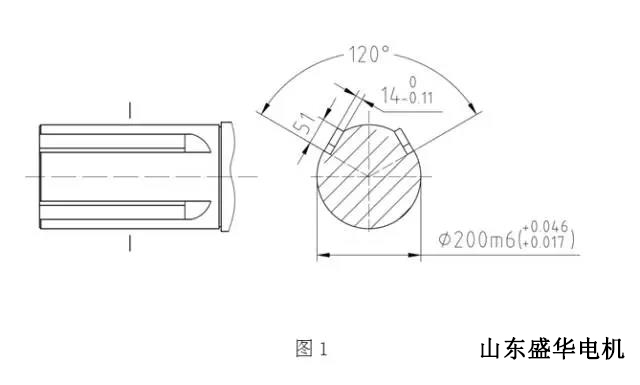

  大功率電機的圓柱軸伸切向鍵聯結主要用于軸徑大于100mm 、對中性要求不高且載荷較大的重型機械中。切向鍵由兩個斜度為1:100的普通楔鍵組成，相互平行的兩窄面為工作面，一個工作面在通過軸心線的平面內，工作時工作面上的擠壓力沿軸的切線作用，即靠工作面的擠壓來傳遞轉矩。一個切向鍵只能傳遞單向轉矩，若要傳遞雙向轉矩，必須用兩個切向鍵，并錯開120o～135o反向安裝，如圖1所示。

  大功率電機的花鍵軸伸?

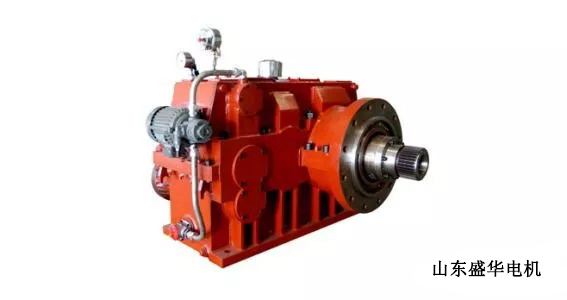

  大功率電機的花鍵軸伸當平鍵強度不能滿足設計要求時，則應考慮設計花鍵軸伸。花鍵聯結是由多個鍵齒與鍵槽在軸和輪轂孔的周向均布而成，分為矩形花鍵和漸開線花鍵。

  花鍵齒較多、工作面積大、承載能力較高；鍵均勻分布，各鍵齒受力較均勻；齒軸一體且齒槽淺、齒根應力集中小，強度高且對軸的強度削弱減少；軸上零件對中性好、導 向 性 較 好。所 有 這 些 平 鍵 無 可 比 擬 的 優 點，注 定 花鍵 最適合于用作大功率電機軸伸。但花鍵加工必須配備專用設備和刃具，檢測計量難度大、加工成本高，只在高精度、特殊應用或普通軸強度無法滿足設計要求的場合才選用。

  圖2為矩形花鍵結構型式，圖3為鍵槽截面形狀。矩形花鍵采用小徑定心方式，即 外 花 鍵 和 內 花 鍵 的小 徑 作 為 配 合 表 面。特點:1)定心 精 度 高，定心的穩定性好;2)可以利用磨削的方法消除熱處理產生的變形。矩形花鍵的標記代號依次包括鍵數N、小徑d、大徑D、鍵寬B。如花鍵規格6×23×26×6，表示鍵數6、小徑φ23、大徑φ26、鍵寬6，花鍵副：6×23H7/f7×26H10/a11×6H11/d10。

  圖4為漸開線花鍵軸截面尺寸，特點為：1）載荷較大，定心精度要求較高，齒廓為漸開線；2）受載時齒上有徑向分力、能起自動定心作用；3）各齒載荷作用均勻，強度高，壽命長；4）壓力角有30°、37.5°、45°，壓力角愈大、載荷能力愈小、自定心能力愈強；5）模數2.5~10，最少齒數為10。齒數24、模數2.5、30°圓齒根、公差等級為5級、配合類別H/h的漸開線花鍵副表示為：INT/EXT  24z ×2.5m×30R×5H/5h。

  軸伸是大功率電機與設備配套的接口，接口聯結方式直接決定了負荷能常大，選用時應以適宜、實用、安全可靠為原則，盡可能通過最經濟穩妥的手段滿足客戶需求。
